母線槽支架必須安裝牢固，母線槽應按分段序號、相序、編號、方向和安裝標志正確放置，節與節連接時，相鄰段母線槽應對準，連接后母線槽導體與外殼不應承受機械應力。

連接安裝步驟:

1、先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷，確認無弊后將兩節母線槽開始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位后運用扭力扳手鎖緊;

2、對接式母線槽，應將需連接的兩節母線槽導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，銅連接片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

3、螺栓緊固力矩(M10螺栓力矩值17.7~22.6N.M，M12螺栓力矩值31.4~39.2N.M，M14螺栓力矩值51.O~60.8 N.M，M16螺栓力矩值78.5~98.IN.M)。用O.1毫米塞尺檢查，塞入度小于10mm為合格，擰緊左右側板及上下蓋板螺絲。

4、母線槽整體連接后，必須用萬用電表1Ω檔檢查接地電阻，阻值小于O.1Ω以確保接地要求。

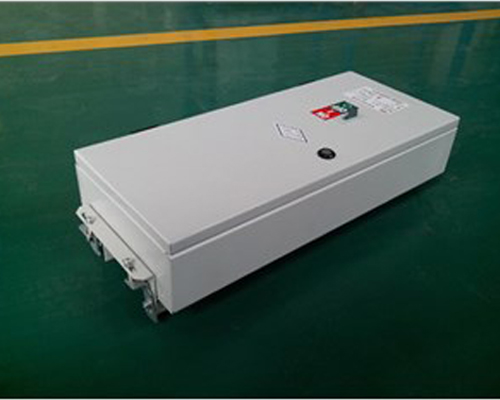

5、母線槽插接箱安裝前，應打開母線槽插孔處的安全擋板，應先將箱內開關推至OFF斷開檔位置，將插接箱插腳按相序從母線槽插口處插入母線槽內，并保證插入到位。禁止帶電插拔!插接箱安裝后，應將其前后兩處爪型卡板固定于母線槽兩側，并擰緊螺絲。內裝大型開關的插接箱，其垂直安裝時，底部應加裝承重托臂;水平安裝時，應加裝承重包箍。
