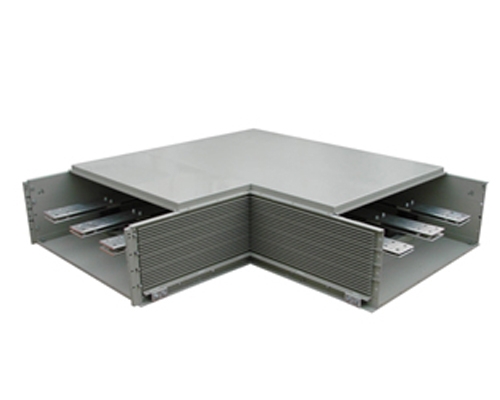

GCM高壓封閉母線

所屬分類：高壓母線槽GCM系列
瀏覽次數：次
發布日期：2020-05-29 11:56:31

我要詢價

產品概述
性能特點
技術參數

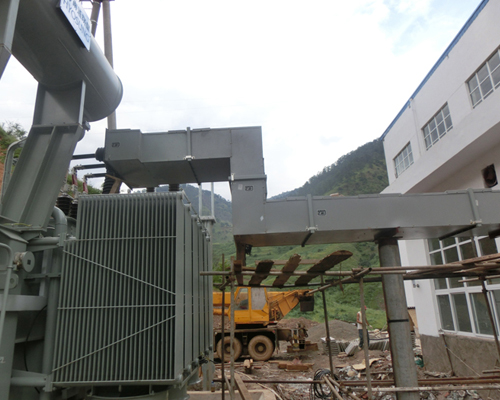

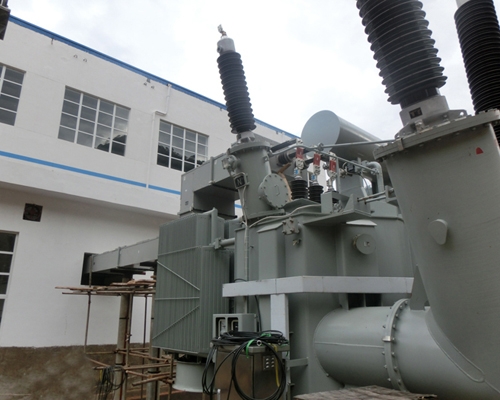

分相封閉母線在大型發電廠中的使用范圍為：從發電機出線端子開始，到主變壓器低壓側引出端子的主回路母線，自主回路母線引出至廠用高壓變壓器和電壓互感器、避雷器等設備柜的各分支線。

分相封閉母線主要用于大型發電機組，對200MW及以上發電機引出線回路中采用分相封閉母線的目的是：

（1）減少接地故障，避免相間短路。大容量發電機出口的短路電流很大，給斷路器的制造帶來極大困難，發電機也承受不了出口短路的沖擊。封閉母線因有外殼保護，可基本消除外界潮氣?；覊m以及外物引起的接地故障，提高發電機運行的連續性。母線需要分相封閉，也基本杜絕相間短路的發生。

（2）消除鋼構發熱。敝漏的大電流母線使得周圍鋼構和鋼筋在電磁感應下產生渦流和環流，發熱溫度高、損耗大，降低構筑物強度。封閉母線采用外殼屏蔽可以根本上解決鋼構感應發熱問題。

（3）減少相間短路電動力。當發生短路很大的短路電流流過母線時，由于外殼的屏蔽作用，使相間導體所受的短路電動力大為降低。

（4）母線封閉后，便有可能采用微正壓運行方式，防止絕緣子結露，提高運行安全可靠性，為母線采用通風冷卻方式創造了條件。

（5）封閉母線由工廠成套生產，質量較有保證，運行維護工作量小，施工安裝簡便，而且不需設置網欄，簡化了結構，也簡化了對土建結構的要求。

在200MW及以上發電機引出線回路中，采用分相封閉母線的優點是：由于母線封閉在外殼內，不受環境和污穢影響，防止相間短路和消除外界潮氣、灰塵引起的接地故障，同時由于外殼多點接地，保證人觸及時的安全；由于外殼渦流和環流的屏蔽作用，使殼內的磁場大為減弱，外部短路時，母線間的電動力大大降低；當電流通過母線時，外殼感應出來的環流也屏蔽了殼外磁場，解決了附近鋼構的發熱問題；外殼可作為強制冷卻的通道，提高了母線的載流量；安裝維護工作量小。不過也有些缺點，主要是：由于環流和渦流的存在，外殼將產生損耗；有色金屬消耗量大；母線散熱條件差。

GCM高壓共箱封閉母線
