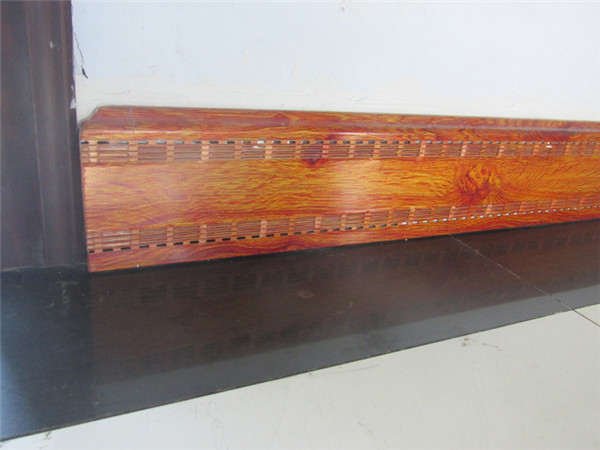

暖之郎介紹踢腳線暖氣片的三種結構

2020-12-19 10:03:27

次

從橫截面來看，目前踢腳線暖氣片有三種不同的結構形式。

一是寬通道型。踢腳線散熱器的水容量大，面板本身就是一個水道。因此，在同一高度，它具有較高的散熱性和良好的加熱效果。

二是水道與面板之間由多個翅片連接。有兩種，是單通道，另是雙通道。

水通道通過三個翅片與面板連接，傳熱迅速均勻。因此，與單點連接相比，散熱量大，加熱效果更好。

雙通道踢腳線在單通道的基礎上進行了改進。面板后面有兩條水道。每個水道通過三個翅片與面板相連，共有六個翅片。這種結構的踢腳線散熱器的導熱性能優于單通道散熱器，散熱量較大。第三是一個簡單的結構，水通道直接連接在面板的背面，或者水通道被從面板拉開，并通過中間的一個點連接。由于與面板連接的水槽中只有一個點，所以踢腳板散熱器的導熱性差，散熱量相應降低，加熱效果也比前兩個差。

在相同高度、表面無對流孔的情況下，上述踢腳板散熱器的散熱效果和散熱量由高到低依次為：寬通道、六肋雙通道、三肋單通道和簡單結構雙通道，最差的是結構簡單的單通道。
